進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
| 機種 | RL01 Ⅲ | RL01 Ⅴ | |
|---|---|---|---|
| 加工能力 & 夾具系統 | |||
| 最大加工直徑 | 10mm | ||
| 最大加工長度 | (L) | 50mm | |
| 最大開孔直徑 | ?5mm (黃銅) | ?6mm (黃銅) | |
| 最大攻絲直徑 | M5 (黃銅) | M6 (黃銅) | |
| 彈簧筒夾 | 拉出型(標準) | ||
| 靜止型(Option) | |||
| 膜片式夾具 | 3" 氣動(Option) | ||
| 主軸 | |||
| 主軸馬達 | 0.4kW (變頻器) | 0.55kW / 1.1kW (AC 主軸) | |
| 主軸旋轉速度 | 360～6,000 min-1 | ||

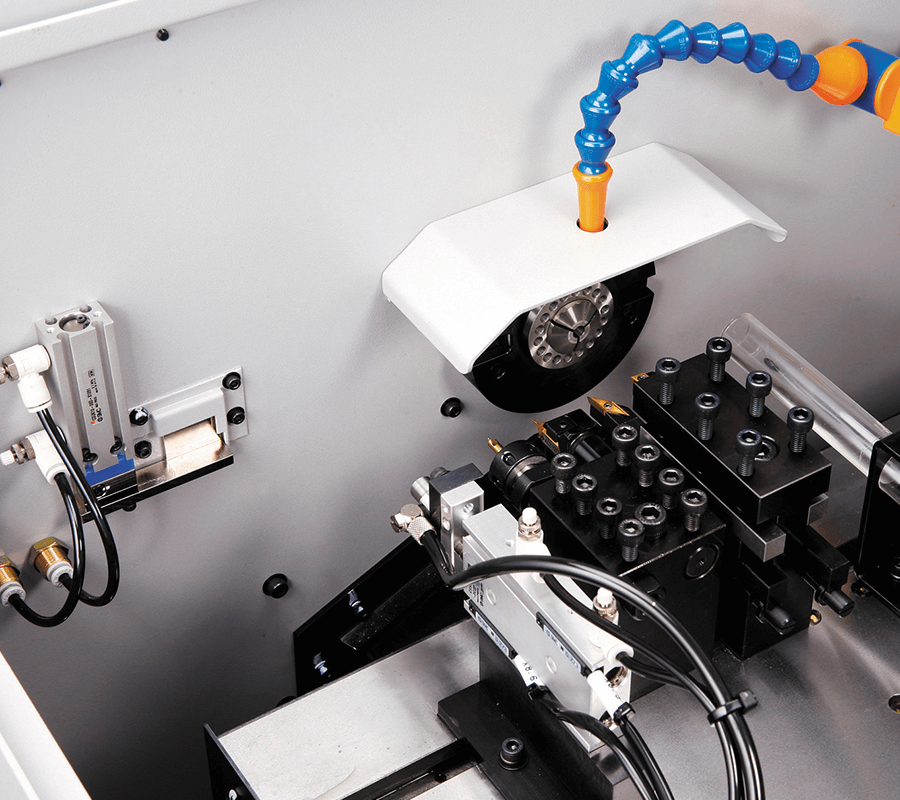

| 刀具臺 | |||
| 刀具臺形式 | 水平直線轉塔 | ||
| 安裝刀具數量 | 4 (標準) | ||
| 刀柄高度 | □10mm | ||
| 開孔鉆頭刀柄部直徑 | ?16mm | ||
| 刀具臺移動行程 | X軸 | 170mm | |
| Z軸 | 80mm | ||
| 機床大小 | |||
| 機床高度 | 1,430mm | ||
| 主軸中心高度 | 1,050mm | ||
| 所需面積 (開口×進深) | 1,210mm×985mm | ||
| 機床重量 (本體) | 700kg | ||

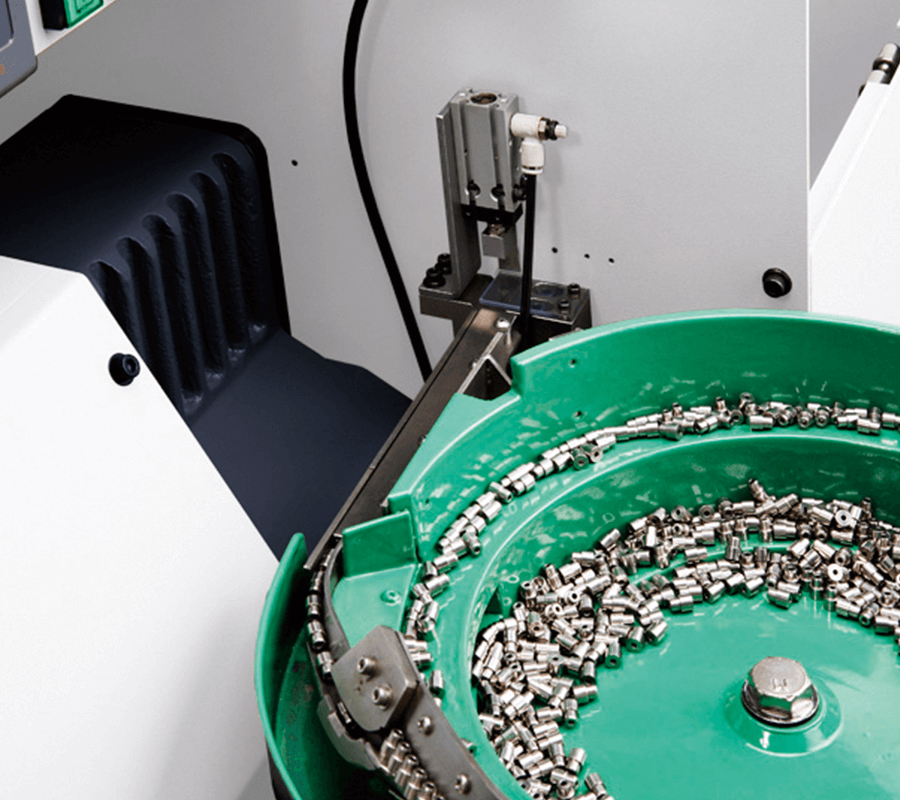

| 輸送能力 最大工件尺寸 | ?10mm×50mm | ||
