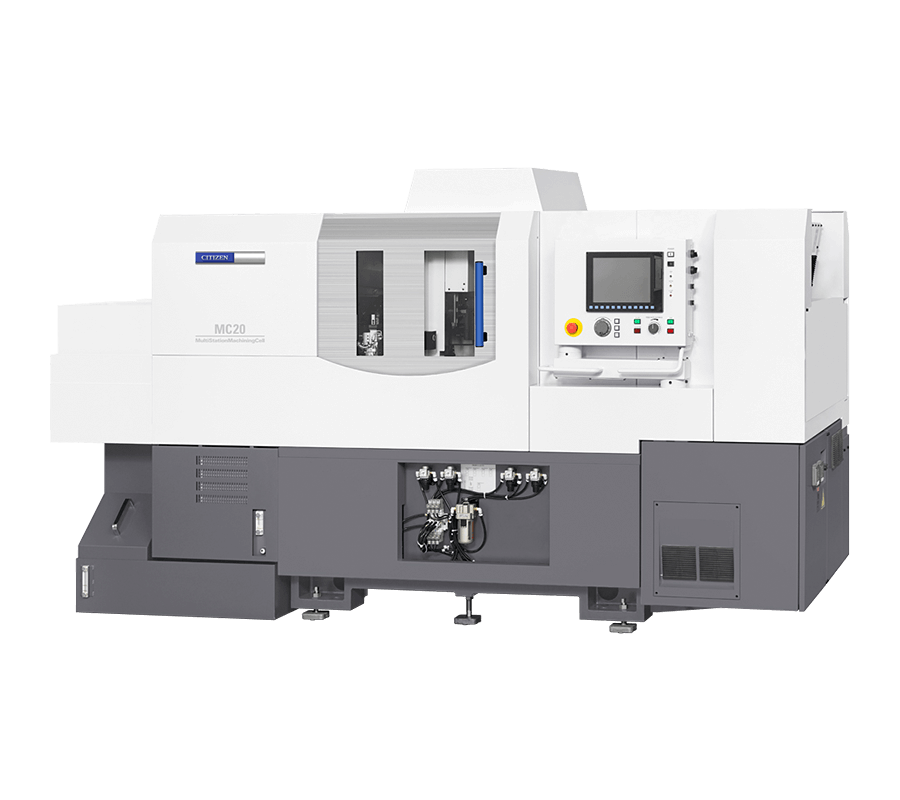

主軸箱移動型CNC自動車床
MC20
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
- 實現ø20加工車床的低價格
- 加工所需要的各種裝置，功能作為標準裝備，構成充實而實用的配置
- 采用西鐵城獨有的控制方式縮短了加工的時間
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
| 型號 | MC20III | |
| 模塊搭載數 | 3 | |
| 夾具尺寸 | 4英寸夾具 | |
| 工件貫通最大直徑 | ?20mm | |
| 最大工件長度 | 60mm | |
| 主軸最大鉆孔直徑 | ?7mm | |
| 主軸最大攻絲直徑（切削攻絲） | M6 | |
| 主軸旋轉速度 | Max8,000min-1 | |
| 排刀旋轉刀具最大鉆孔直徑 | ?5mm | |
| 排刀旋轉刀具最大攻絲直徑（切削攻絲） | M5 | |
| 標準加工規格時，刀具安裝數量 | 1個模塊5把 | |
| 標準加工規格時，刀具安裝數量（車削刀具） | 2把 | |
| 標準加工規格時，刀具安裝數量（交叉鉆孔） | 3把 | |
| 車削、交叉、端面加工規格 | 1個模塊6把 | |
| 車削、交叉、端面加工規格（車削刀具） | 2把 | |
| 車削、交叉、端面加工規格（交叉鉆孔） | 2把 | |
| 車削、交叉、端面加工規格（端面鉆孔刀具） | 2把 | |
| 最大加工規格 | 1個模塊9把 | |
| 最大加工規格（車削刀具） | 4把 | |
| 最大加工規格（交叉鉆孔） | 1把 | |
| 最大加工規格（端面鉆孔刀具） | 4把 | |
| 刀具尺寸 | 車刀 | □13mm |
| 鉆套 | ?19.05mm | |
| 快速進給速度 | X、Y、Z軸 | 32m/min |
| A軸 | 40m/min | |
| 電機 | 主軸驅動用 | 2.2/3.7kW |
| 排刀刀具主軸驅動用 | 0.75kW | |
| 切削油用 | 0.18kW×3 | |
| 輸入功率 | 16kVA | |
| 中心高度 | 1,000mm | |
| 設備重量 | 3,400kg | |
