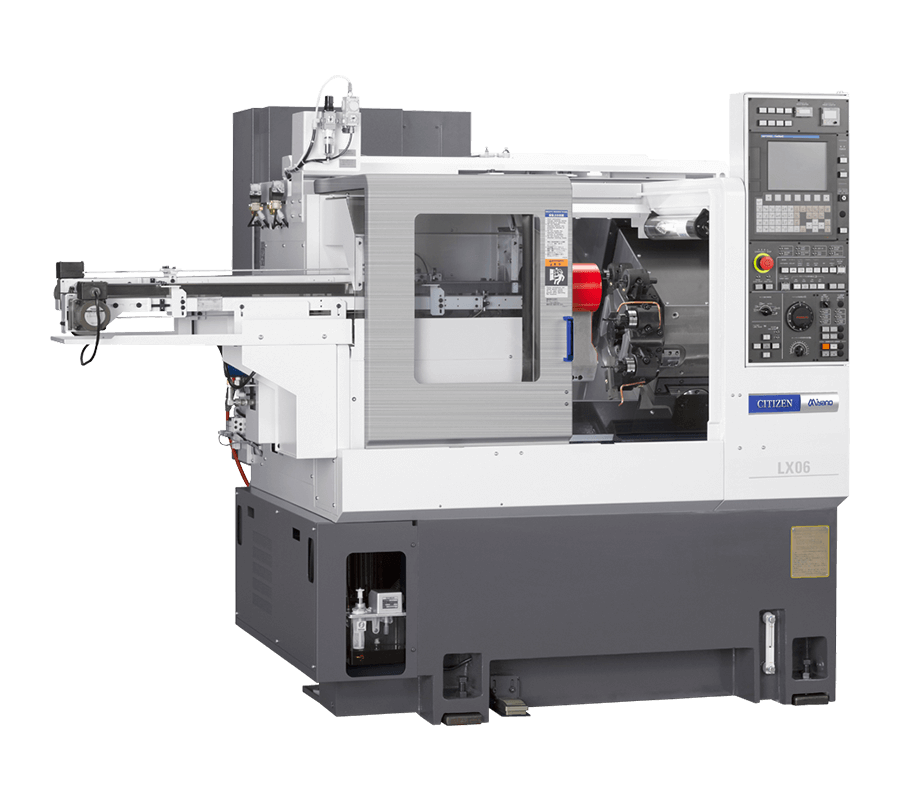

主軸箱移動型CNC自動車床
LX06/08E
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規(guī)格。
- 實現ø20加工車床的低價格
- 加工所需要的各種裝置，功能作為標準裝備，構成充實而實用的配置
- 采用西鐵城獨有的控制方式縮短了加工的時間
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規(guī)格。
| 機種 | LX-06E3 | LX-08E3 | |
|---|---|---|---|
| 液壓卡盤尺寸 | 6" 油壓 | 8" 油壓 | |
| 彈簧筒夾最大加工直徑 | 靜止型 / 拉出型 | ?50 / 50mm | ?51 / 51mm |
| 最大加工直徑 | ?165mm | ?210mm | |
| 最大加工長度 | 尾座使用時 | 250mm | 220mm |
| 主軸旋轉速度 | 60～5,000 min-1 | 40～4,000 min-1 | |
| 主軸馬達 | AC 7.5 / 5.5kW | AC 11/7.5 kW | |

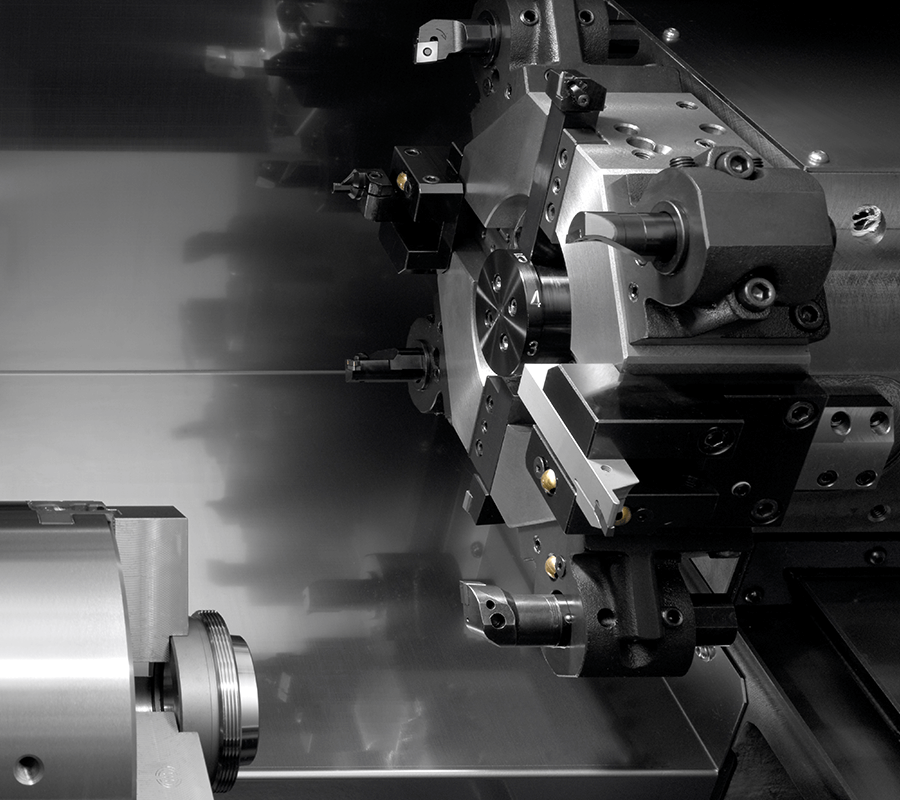

| 刀具臺形式 | 8角轉塔 | ||
| 刀柄高度 | □20mm | □25mm | |
| 開孔鉆頭刀柄部徑 | ?32mm | ?40mm | |
| 移動行程 | X軸 | 150mm | |
| Z軸 | 300mm | ||
| 分度時間 | 0.25 sec./ 1 pos. | ||
| 旋轉中心尺寸 | MT.3 | ||
| 尾座最大推力 | 4.9kN/ 1.9Mpa | ||
| 尾座移動行程 | 100 | ||
| 尾座調節(jié)量 | 185 | ||
| 機床面積 (本體) | 1,550×1,480mm | 1,620×1,480mm | |
| 機床重量 (本體) | 約2,500 kg | 2,820 kg | |
