進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
| 機種 | BNC-42C7 | |
|---|---|---|
| 加工能力 & 夾具系統 | ||
| 棒材最大加工直徑 | SP1 | ?42mm |
| 最大加工長度 | *175mm | |
| 液壓卡盤 | SP1 | 5",6" 中空夾具 |
| 彈簧筒夾 | SP1 | HARDINGE S20,DIN173E,B&S#22D,JPN34 |
| 主軸 | ||
| 主軸端 | SP1 | 特殊平頭 |
| 主軸馬達 (15分 既定/連續) | SP1 | 7.5/5.5kW |
| 主軸旋轉速度 | SP1 | 60～6,000 min-1 |

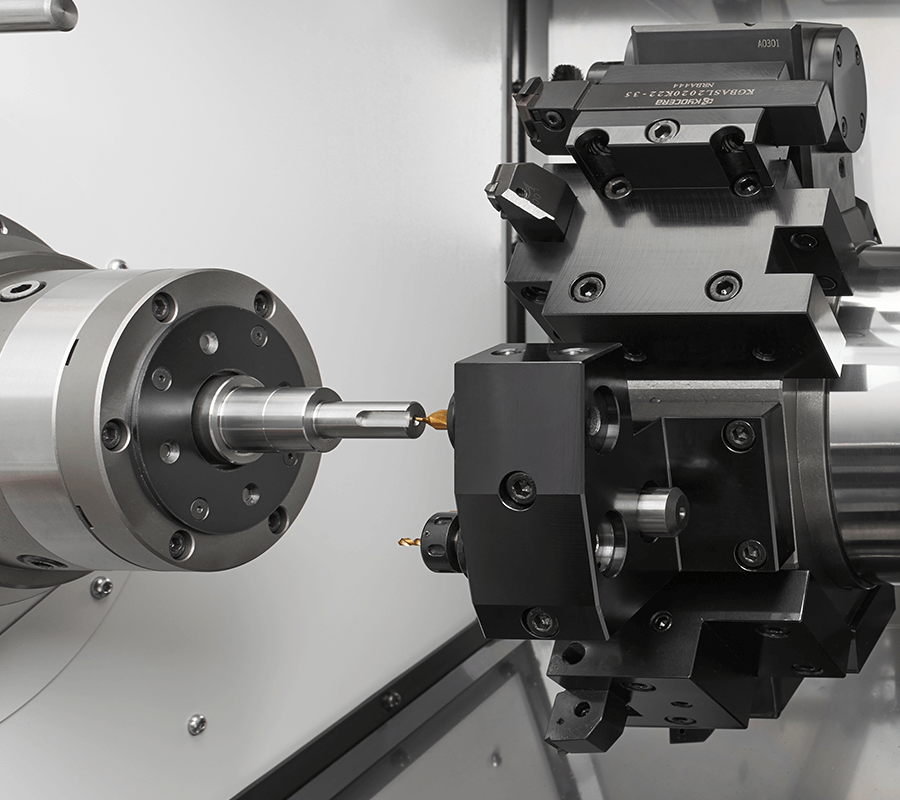

| 刀具臺 | ||
| 刀具臺形式 | 8角轉塔 | |
| 刀柄高度 | □20mm | |
| 開孔鉆頭刀柄部直徑 | ?25mm、?32mm | |
| 移動行程 | X軸 | 135mm |
| Z軸 | 235mm | |
| 分度夾緊方式 | 伺服馬達 & 齒牙盤 | |
| 分度時間 | 0.2Sec./1St. | |
| 旋轉刀具 (選項) | ||
| 旋轉刀具最大安裝數 | 8 | |
| 刀具主軸旋轉速度 | 50～5,000 min-1 | |
| 旋轉馬達 | 2.8 /1.0kW | |
| 機床大小 | ||
| 機床面積 | 2,272×1,270mm | |
| 機床高度 | 1,686mm | |
| 機床重量 | 2,400kg | |
*
由于夾具不同會有相應限制。
JPN34, B&S#22D, 5"氣動卡盤???175mm, DIN173E???160mm, H-S20???150mm
